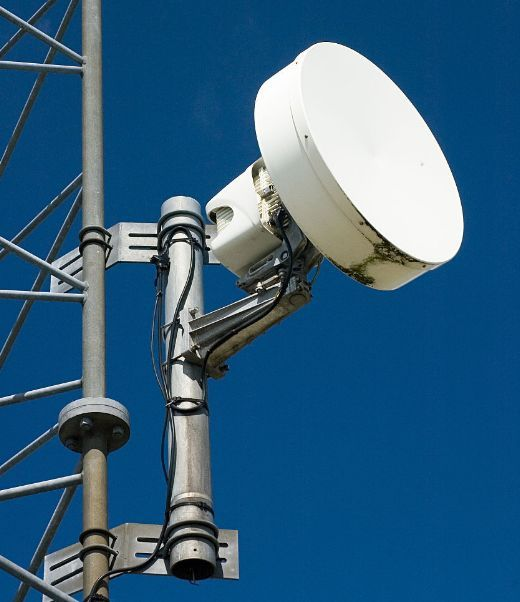

說到微波通信，相比大家都比較陌生，很多人經常會認為是移動通信基站，但是當你細心觀察，你就會發現，有些大樓樓頂上，除了基站，還會有一些像“大鼓”一樣的設備，而且在一些野外，這種鼓一樣的設備就更為常見，但是，說準確一些，一般我們稱為“微波通信天線”，當你用手機走近拉大觀看的時候，你才能一睹它的風采。

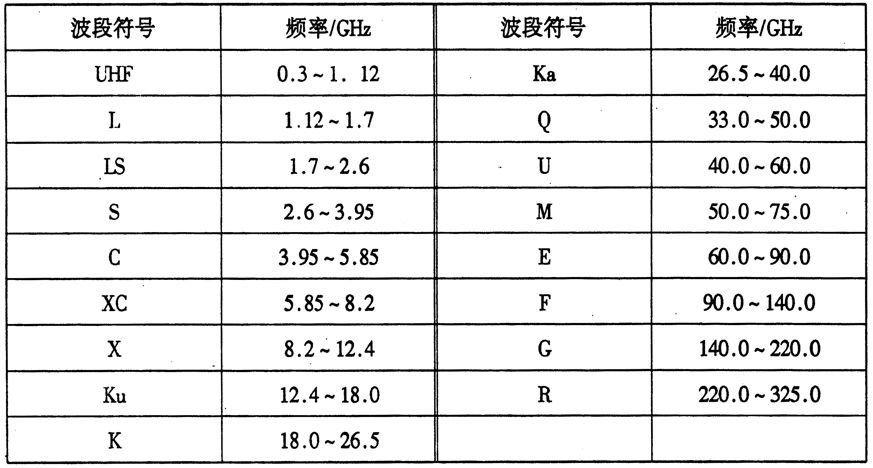

微波通信，英文是Microwave Communication，指的是波長在0.1到1米之間的電磁波，其對于頻率范圍在300MHz至3000GHz，微波（Microwave）作為載波，攜帶信息，進行中繼通信的方式，根據波段的不同工程師們還專門對波段進行定義。

與同軸電纜通信、光纖通信和衛星通信等現代通信網傳輸方式不同的是，微波通信是直接使用微波作為介質進行的通信，不需要固體介質，當兩點間直線距離內無障礙時就可以使用微波傳送。利用微波進行通信具有容量大、質量好并可傳至很遠的距離的特點，因此是國家通信網的一種重要通信手段，也普遍適用于各種專用通信網。

微波的出現

上世紀1901年馬克尼使用800KHz中波信號進行了從英國到北美紐芬蘭的世界上第一次橫跨大西洋的無線電波的通信試驗，開創了人類無線通信的新紀元，初期，人類一般用長波及中波通信，直到20世紀20年代初人們發現了短波通信。

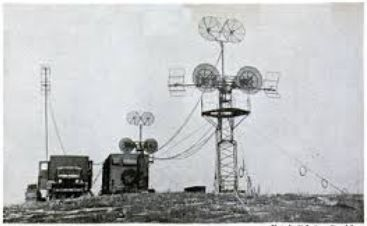

（1945年，美軍的微波通信設備）

1931年在英國多佛與法國加萊之間建起世界上第一條微波通信電路，微波進入了一個發展時代，二戰后，微波接力通信得到迅速發展。1947年，著名的美國貝爾實驗室在紐約和波士頓之間，建立了世界上第一條模擬微波通信線路。

1955年對流層散射通信在北美試驗成功。20世紀50年代開始進行衛星通信試驗，60年代中期投入使用。由于微波波段頻率資源極為豐富，而微波波段以下的頻譜十分擁擠，為此移動通信等也向微波波段發展。此外數字技術及微電子技術的發展，也促進了微波通信逐步從模擬微波通信向數字微波通信過渡，1947年，著名的美國貝爾實驗室在紐約和波士頓之間，建立了世界上第一條模擬微波通信線路。到了50年代末，澳大利亞、英國、加拿大、法國、意大利和日本等國家，都在本國的主干路由上安裝了微波接力通信系統。

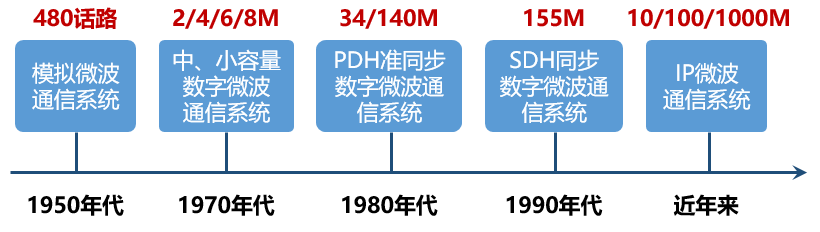

相比其他國家，我國微波通信研究比較完，從60年代才開始，而此刻，模擬微波已經逐漸被數字微波通信替代，人類開始進入數字微波通信時代。數字微波通信，又分為PDH（準同步）和SDH（同步）兩個階段，80年代后期至本世紀初，SDH在傳輸系統中逐漸占據統治地位，微波通信技術發展迎來了加速期。

目前，微波通信技術跟有線通信技術開始進入了ip時代，而以光纖通信為主導的有線傳輸網絡占據主導，成為大大小小家中必備的網絡傳輸方式，而對于偏遠地區，由于架設有線傳輸成本太大，且容易受自然環境影響，仍然采用微波通信傳輸的方式。

三大通信

對比光纖通信而言，微波通信本身展露出來的特色具有無可代替的優勢，在一些抗自然災害上與靈活性上較差，但是光纖極大保障了高速率傳輸與高頻寬的優勢，但是在投入成本與時長上，均要花費大量的資源。

就我們當前認識到的三大通信傳輸系統，即光纖通信、微波通信與衛星通信，但是其實衛星通信也是屬于微波通信的一種。

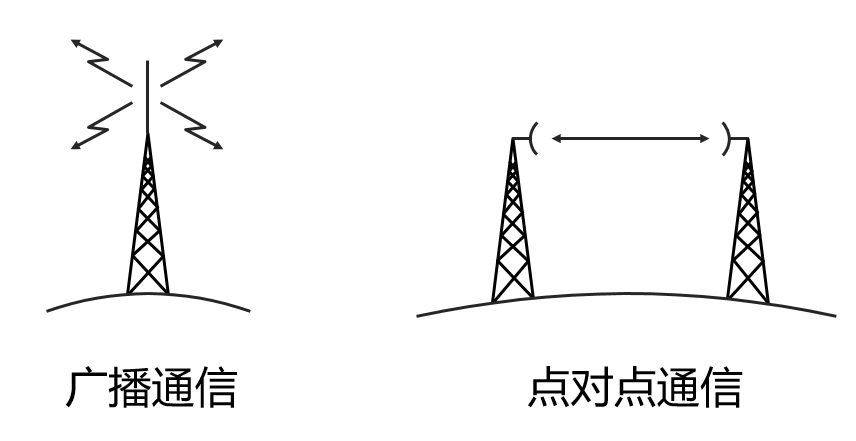

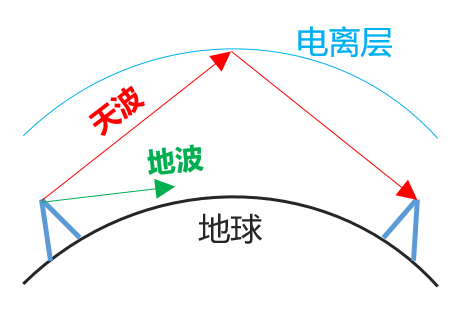

在電磁波通信，一般可以分為廣播方式和點對點方式，而微波通信，則以點對點的方式進行傳播，而這一方式，也是由微波本身的特性決定，由于頻率高，波長短，注定本身繞射能力差，且穿透力弱，在地表傳輸時，衰減很大，傳輸距離短。很多人會想到電磁波可以利用天空中電離層反射的方式進行遠距離傳播，但是微波本身頻率太高，以至于電離層無法有效反射（只能穿透），所以一般采用中繼的方式進行信號接力，進行有限視距傳輸，即肉眼可見的點對點傳輸。

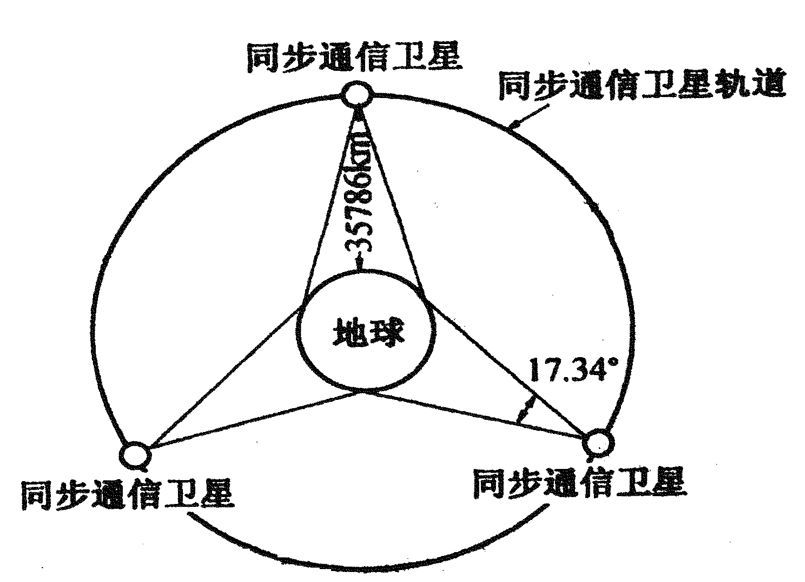

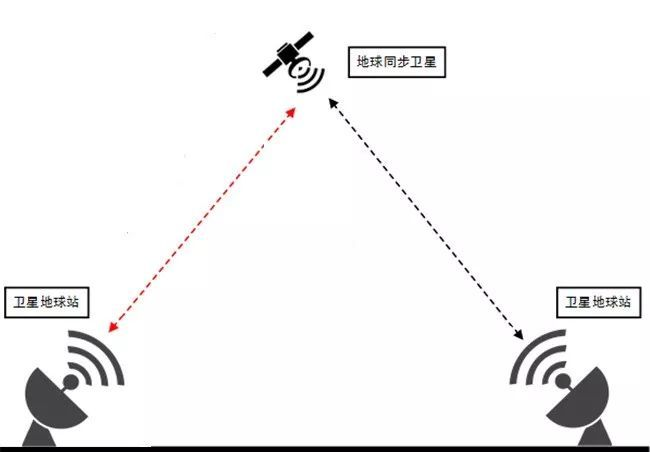

當然，這種特色的傳輸特點，也被大家稱為微波中繼通信，或微波接力通信，根據上面微波無法反射電離層只能穿透的方式，那如果我們把這一中繼接力的設備放到天上，這樣不就可以進行遠距離通信了嘛，沒錯，它就是衛星通信。

微波設備的組成

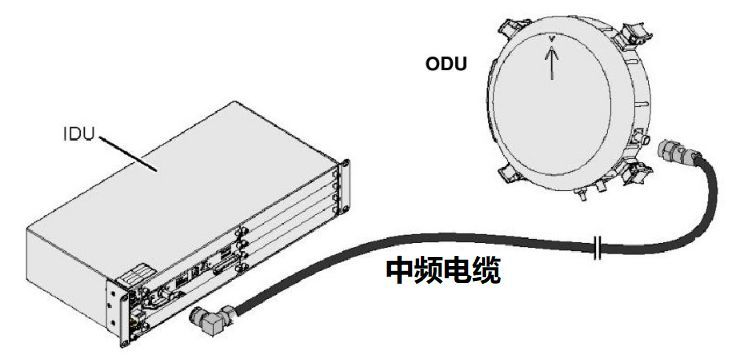

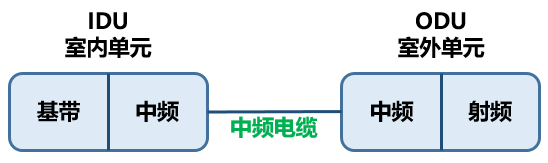

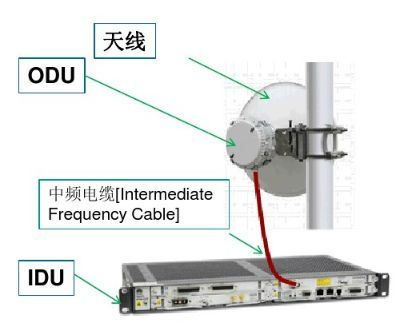

一般來說，微波設備主要由IDU、ODU、中頻電纜、天線等部分組成。

IDU是室內單元，Indoor Unit。ODU是室外單元，Outdoor Unit。中頻是指發射機將信號載波變換成發射頻率，或者將接收頻率變換成基帶的一個中間頻率，一般由系統架構決定。

射頻，指天線發射出去的在空中傳播的電磁波信號頻率。

IDU負責完成業務接入、復分接和調制解調，在室內將業務信號轉換成中頻模擬信號。

ODU負責完成信號的變頻和放大。

天線將射頻信號轉換成電磁波，向空中進行輻射。或者接收電磁波，轉換成射頻信號，送給ODU。

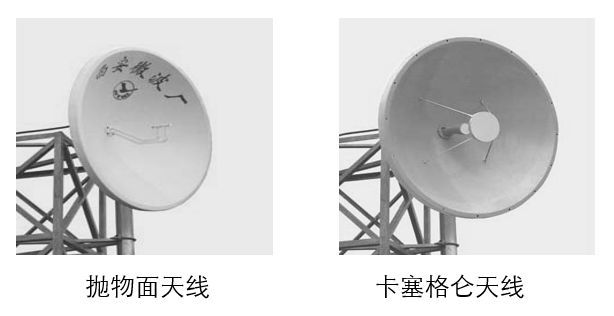

微波天線，除了鼓一樣的天線，還有拋物面天線和卡塞格倫天線，衛星通信一般都是大鍋。

室外微波設備的安裝方式，也分為兩種。

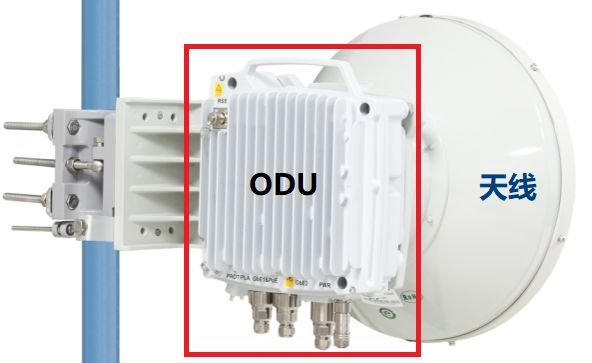

一種是ODU和天線分開的分離式安裝，還有一種是ODU和天線扣在一起的直扣式安裝。

當存在兩個ODU時（用于1+1 HSB熱備份，或者1+1 FD頻分），還會有一個合路器，用于功率分配或合成。

1+1 HSB熱備份（一個主用，一個備用，以防ODU故障造成業務中斷）

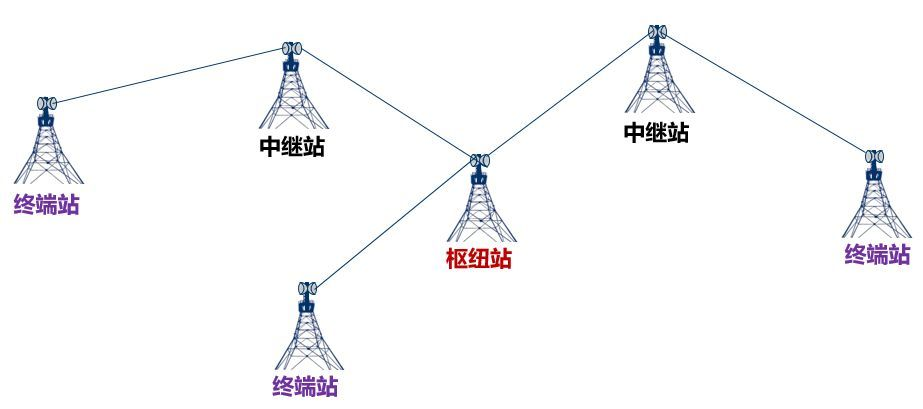

微波通信里，站點分為三種：終端站、中繼站、樞紐站。

中繼站和樞紐站，都會涉及到信號轉發（中繼）。中繼的方式，分為無源和有源。無源除了剛才我們圖里看到的無源反射板之外，還有背靠背天線。而有源的話，就分為再生中繼、中頻中繼和射頻中繼。所謂的“有源”，就是有能量源、電源，也就是說，通過外部能源進行了加強。雖然效果會更好，但是成本更高，而且故障點更多。
