我們分享過蠻多了關于視頻監控方面的知識，今天就跟大家分享一篇具體的視頻監控安裝步驟。

1. 網絡監控常用設備

網絡監控系統是由很多不同的設備組成，主要包括攝像頭、錄像機NVR（或普通pc機加客戶端）、交換機（需根據攝像頭數量和碼率進行調節）、硬盤、顯示器、網線、電源護套線、電源配適器（或12V直流開關電源）、攝像頭支架等。

2. 攝像機安裝方式

前端攝像機在供電正常的情況下，通過網線和交換機可以將捕捉到的信號傳輸至后臺的硬盤錄像機中進行預覽和存儲。針對監控系統點位的不同，連接方式有所不同。

（1）確定攝像機的安裝位置和監控區域，將攝像機通過攝像機支架固定到建筑物或監控立桿上；

（2）確定后臺設備（硬盤錄像機和顯示器）的擺放位置，硬盤錄像機安裝好后需要為后臺設備提供電源插排；

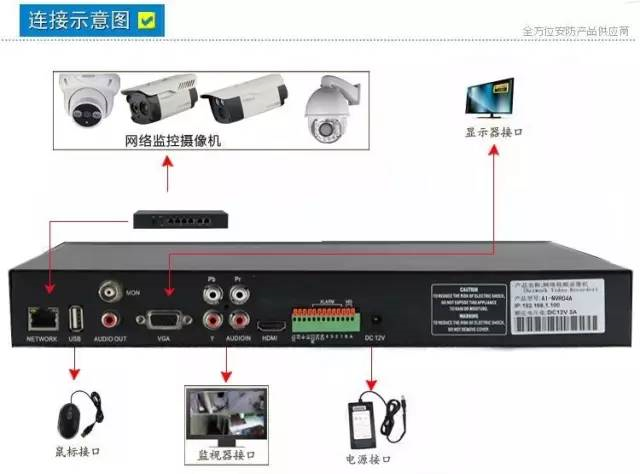

（3）前后端都準備好之后，就需要布線，線路分為兩部分：首先確認好交換機的位置，需通過網線將每個攝像機連接到交換機，還需要將網絡硬盤錄像機跟交換機聯通，要本著走線和美觀、安全的原則走線；其次，攝像機電源供電線布線，每個攝像頭都需要一個12v/1A或2A的電源配適器，看施工環境或成本需求，可以用開關電源代替，需另配電源插頭。如果攝像機PoE供電的話，只需要一根網線就可以，有PoE交換機給攝像機供電，如圖所示：

（4）調試攝像頭，安裝完成后，接通所有線路，為攝像頭送上電源，在網絡硬盤錄像機進行相關網絡設置，添加分配網絡攝像機，這樣添加完所有攝像機后，就可以看到圖像，對攝像機的角度、可調焦鏡頭等進行調試。

3. 不同監控點位，連接方式不同

（1）1-8個點小型工程

1-8個點的小型工程，可以直接采用普通百兆交換機實現網絡環境搭建。例如采用200萬像素IPC，碼流以6Mbps計算，8臺攝像機占用帶寬為8*6=48M，而百兆交換機實際使用率為50%-70%，也就是50-70兆，完全可以滿足8臺IPC的傳輸要求。

（2）9-50個點的中小型工程

9-50個點位的中小型監控工程，百兆交換機已經不夠用了，這就需要更高性能的二層全千兆交換機作為匯聚，這樣才能保證視頻數據的流暢傳輸。

（3）50個點以上的中大型工程

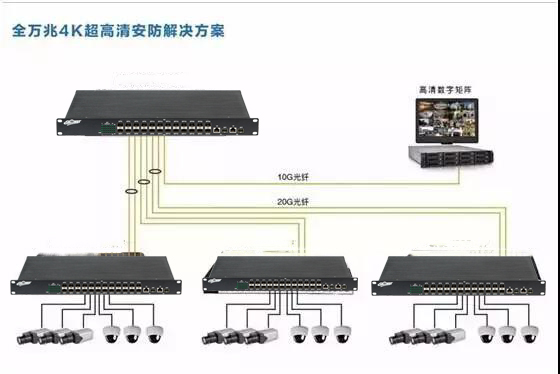

針對50個點以上的中大型工程，需要采用三層網絡架構：接入層、匯聚層、核心層。

4. 安裝注意事項

網絡硬盤錄像機的相關設置、錄像、圖像色彩等都需要進行手動設置，可根據購買的設備的說明書進行操作。這樣就能搭建一套完整的監控系統。

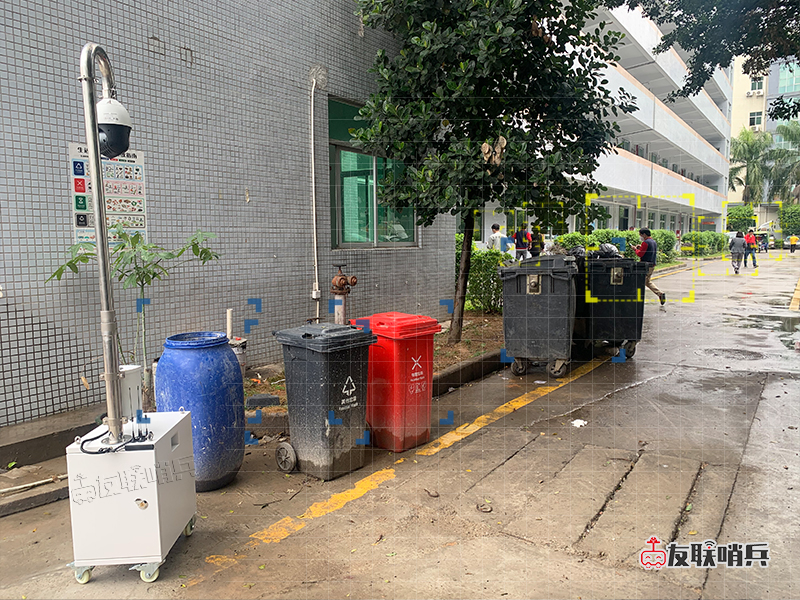

除了這些監控的安裝，如果你想在無電無網的情況下使用監控，那么不妨考慮一下友聯哨兵這款可移動式無電無網可用的監控系統。歡迎點擊了解更多。
